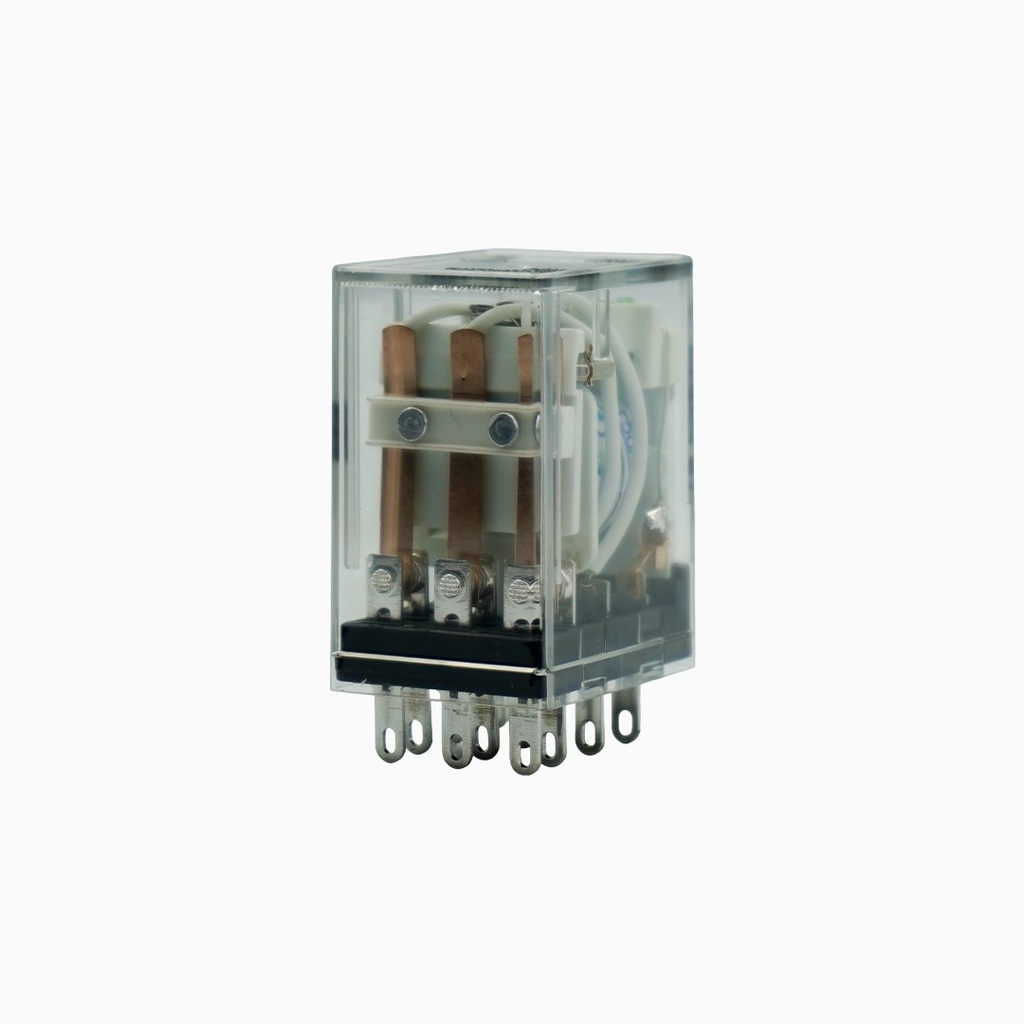

| Referencia fabrica | JZX-22F(D)/3Z DC24V PLU |
| Configuración de contactos | 3Z (3C): 3 contactos conmutados |
| Corriente nominal por contacto | 5 A |
| Tensión máxima de conmutación | 250 V AC / 30 V DC |
| Potencia máxima de conmutación | 1250 VA / 150 W |
| Material de contactos | aleacion de plata |
| Resistencia de contacto mohm | 100 (medida a 6 V DC, 100 mA) |
| Vida eléctrica | 1 x 10^5 maniobras |
| Vida mecánica | 1 x 10^7 maniobras |
| Tensión de bobina | 24 V DC |
| Consumo de bobina | 0,9 a 1,2 (valor de serie para bobinas DC) W |
| Resistencia de bobina ohm | 640 +/- 10 % a 25 grados C |
| Tensión de accionamiento | menor o igual a 19,2 V DC (80 % de Us) |
| Tensión de liberación | mayor o igual a 2,4 V DC (10 % de Us) |
| Tensión máxima de bobina | 110 % de Us (transitorio) |
| Tiempo de operación | menor o igual a 25 ms |
| Tiempo de liberación | menor o igual a 25 ms |
| Resistencia de aislamiento | 100 Mohm a 500 V DC |
| Rigidez dieléctrica | 2000 V AC 1 min entre grupos de contactos; 1000 V AC 1 min entre contactos abiertos |
| Resistencia al choque | 200 m/s2 durante 11 ms |
| Vibracion | 10 a 55 Hz, 1 mm de doble amplitud |
| Nota grado protección | El datasheet declara IP50 solo para las versiones 2Z y 4Z; no lo declara para el 3Z, por lo que se deja sin dato |
| Temperatura de trabajo | 25 a +70 grados C |
| Humedad relativa | 20 a 90 % |
| Altitud máxima | 2000 m |
| Dimensiones | 27,8 x 21,8 x 43 (maximas) mm |
| Número de pines | 11 |
| Zócalo compatible | CZY11A / CZY11A-E (72 x 30 x 31 mm) o CZY11B (63,5 x 31 x 26 mm), con sujetador NG102 (tipo A) o NG103 (tipo B) |
| Tipo de conexión | enchufable (codigo PLU); la variante PIN es para soldar a circuito impreso |
| Indicador LED | si (sufijo D). El sufijo B seria LED mas supresor DC, por lo que esta referencia no incluye diodo supresor |
| Norma | IEC 60947-5-1 (declarada en la pagina oficial de producto, no en el PDF) |
| Certificados | CE, UL |
| Nota corriente | El nombre del proveedor no declara corriente; el valor oficial del 3Z es 5 A por contacto |
| Nota pines | El datasheet no escribe '11 pines'. Se deduce del catalogo oficial de zocalos, que asigna CZY11A/CZY11B al JZX-22F/3Z, y esta confirmado por distribuidores |
