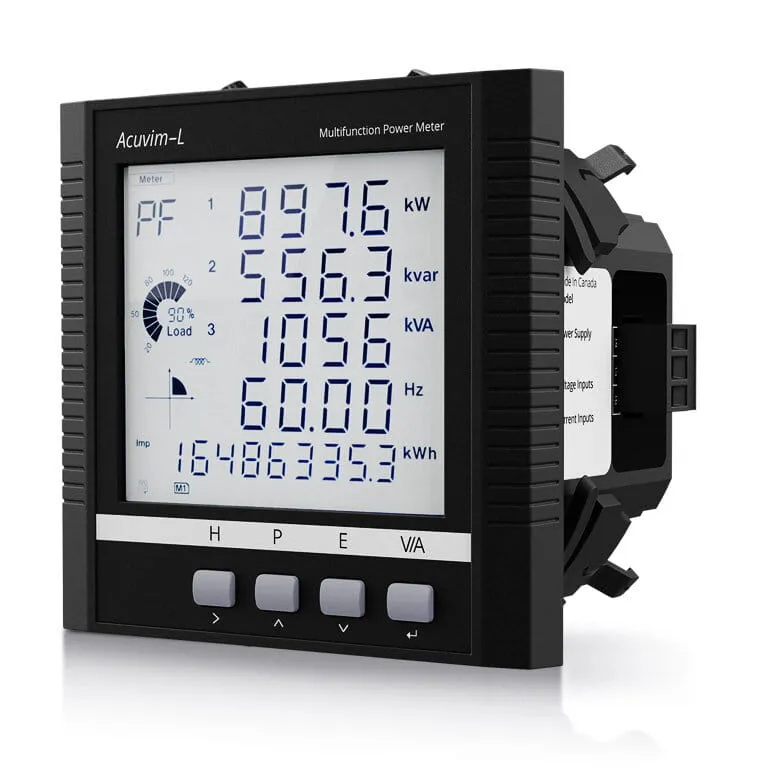

Acuvim L Series – Medidor Multifunción de Potencia y Energía (Accuenergy)
Descripción general
El Acuvim L es un medidor multifunción de potencia y energía costo-efectivo, pensado para una amplia gama de proyectos de medición estándar. Está diseñado para integrarse fácilmente en aplicaciones de monitoreo de tableros o equipos, con módulos de expansión enchufables que permiten comunicación vía Modbus-RTU o Profinet, y un diseño con clasificación NEMA que asegura años de uso confiable en ambientes exigentes. Ofrece precisión grado revenue (facturación) y puede configurarse como dispositivo de montaje en panel, como transductor de montaje en riel DIN, o instalado en un AcuPanel preconfigurado y precableado para máxima protección en los entornos más exigentes. AccuenergyAccuenergy
Con clasificación IP56, el robusto Acuvim L resiste ambientes industriales exigentes y entrega datos de consumo precisos para alimentadores de distribución, motores, bancos de capacitores, generadores u otros equipos. Accuenergy
Características principales
- Precisión grado revenue: ANSI C12.20 clase 0.2 e IEC 62053-22 clase 0.2s (modelo EL)
- 4ta entrada de CT — permite medir corriente de neutro
- Mapeo de canales remoto y medición multi-circuito de cuatro canales
- Medidor de doble fuente, para monitorear consumo de energía desde dos fuentes distintas
- Registro de datos: 8MB en memoria local, ampliable a 8GB con módulo WEB2
- Doble puerto Ethernet con modo bridge RSTP (encadenado) y red configurable de forma independiente con módulo AXM-WEB2
- Múltiples opciones de entrada de corriente: 5A, RCT (bobina Rogowski) o 333mV
- Compatible nativamente con Modbus-RTU y BACnet MS/TP
- Soporte opcional multi-protocolo: Modbus-TCP, BACnet-IP, IEC 61850 2ª edición, EtherNet/IP y WiFi
- Diseño con ciberseguridad de nivel industrial
- Montaje opcional en riel DIN de 35mm y cubierta protectora de display IP66/NEMA 4X
Modelos: CL vs. EL
| Característica | Acuvim CL | Acuvim EL |
|---|---|---|
| Comunicación integrada | Modbus-RTU, BACnet MS/TP | Modbus-RTU, BACnet MS/TP |
| Medición | V, A, kW, energía y demanda | V, A, kW, energía y demanda |
| Precisión | ANSI C12.20 clase 0.5 / IEC 62053-22 clase 0.5s | ANSI C12.20 clase 0.2 / IEC 62053-22 clase 0.2s |
| Armónicos | 2° a 31° | 2° a 63° |
| Registrador de datos | 8MB (8GB con AXM-WEB2) | 8MB (8GB con AXM-WEB2) |
| Módulos de expansión | Sí | Sí |
| Montaje en panel / riel DIN | Sí | Sí |
Entradas de corriente y alimentación
- Entradas de corriente disponibles: 1A, 5A, RCT (Rogowski) o 333mV
- Alimentación P1V4: 100–415 Vac, 50/60Hz, 100–300 Vdc
- Alimentación P2V4: 20–60 Vdc
Funciones destacadas
Calidad de energía: monitoreo de armónicos individuales de voltaje y corriente, factor de desbalance, y registro de hasta 16 eventos de calidad de energía con marca de tiempo y condiciones de disparo.
Alarmas: hasta 80 parámetros configurables como alarma, con hasta 16 alarmas simultáneas activables por límites superiores/inferiores durante un intervalo de tiempo definido.
Construcción robusta: clasificación IP56 en el frente; cumple norma DIN 43700 (recorte 92×92mm) o el estándar redondo ANSI C39.1.
Módulos de comunicación (AXM)
| Módulo | Memoria local | Protocolos destacados |
|---|---|---|
| Solo medidor | 8MB | Modbus-RTU, BACnet MS/TP |
| AXM-WEB2 FOLC | 8GB | Modbus-TCP, BACnet-IP, IEC 61850 2ª ed., DNP3, PROFINET, EtherNet/IP, IPv6, MQTT, WiFi, fibra óptica |
| AXM-WEB2 | 8GB | Modbus-TCP, BACnet-IP, IEC 61850 2ª ed., DNP3, PROFINET, EtherNet/IP, IPv6, MQTT, WiFi |
| AXM-WEB2-D | 8GB | Mismo set que AXM-WEB2, sin WiFi (doble Ethernet) |
| AXM-NET2 | — | Modbus-TCP, sincronización SNTP, RSTP, acceso remoto vía URL |
| AXM-RS485 | — | RS485 adicional para Modbus-RTU |
Módulos de entrada/salida (I/O)
| Módulo | Entradas digitales | Salidas digitales | Entradas analógicas | Salidas analógicas | Salidas de relé | Alimentación |
|---|---|---|---|---|---|---|
| AXM-IO1 | 6 | — | — | — | 2 | 24Vdc |
| AXM-IO2 | 4 | 2 | — | 2 | — | — |
| AXM-IO3 | 4 | — | 2 | — | 2 | — |
Accesorios disponibles
- Cubierta protectora IP66/NEMA 4X para el display de 96×96mm
- Conversor USB-a-RS485 plug-and-play
- Adaptador de riel DIN (montaje horizontal o vertical)
- Panel UL 508A precableado (AcuPanel)
- Transformadores de corriente (CT) — 5A/1A, 333mV y bobina Rogowski
- Fusible en línea para protección de circuito
- Cables de prueba y pinzas de voltaje con clasificación CAT IV
Especificaciones técnicas adicionales
- Tasa de muestreo: 512 muestras por ciclo
- Rango de frecuencia: 45Hz a 65Hz, con adaptación automática de frecuencia
- Tasa de refresco: pantalla LCD cada 1 segundo; registros Modbus cada 100ms
Certificaciones
UL Listed · CE · ANSI C12.20 Clase 0.5
