¿Qué es un contador de energía multifunción?
Si bien algunos medidores solo proporcionan amperios o voltaje, un medidor de energía multifunción ofrece un valor añadido al proporcionar mediciones en tiempo real y de verdadero valor eficaz (RMS) de corriente, potencia, voltaje, energía y muchos otros parámetros. Los medidores multifunción también pueden proporcionar información importante sobre la calidad de la energía, como el desequilibrio de voltaje y corriente, la distorsión armónica total (THD) y los armónicos individuales. Al proporcionar información energética completa, los medidores de energía multifunción son la opción ideal para la monitorización en sistemas de distribución eléctrica o en plantas industriales.
PRECISIÓN DE GRADO DE INGRESOS
Especificaciones clave:
Monitoreo de parámetros de potencia y energía en los cuatro cuadrantes
Acuvim L Product Map
Powered by a 10 nm octa-core Qualcomm Snapdragon 712 AIE processor, this phone can seamlessly execute any task. You can game more and multitask without experiencing any lag. Experience a boost in performance and efficiency with this phone.
Wireless Charging
Full battery in no time
Super Fast CPU
Powerful Performance
128 GB Harddisk
More content
64 MP Camara
With super Macro Lens
| Marca | Accuenergy |

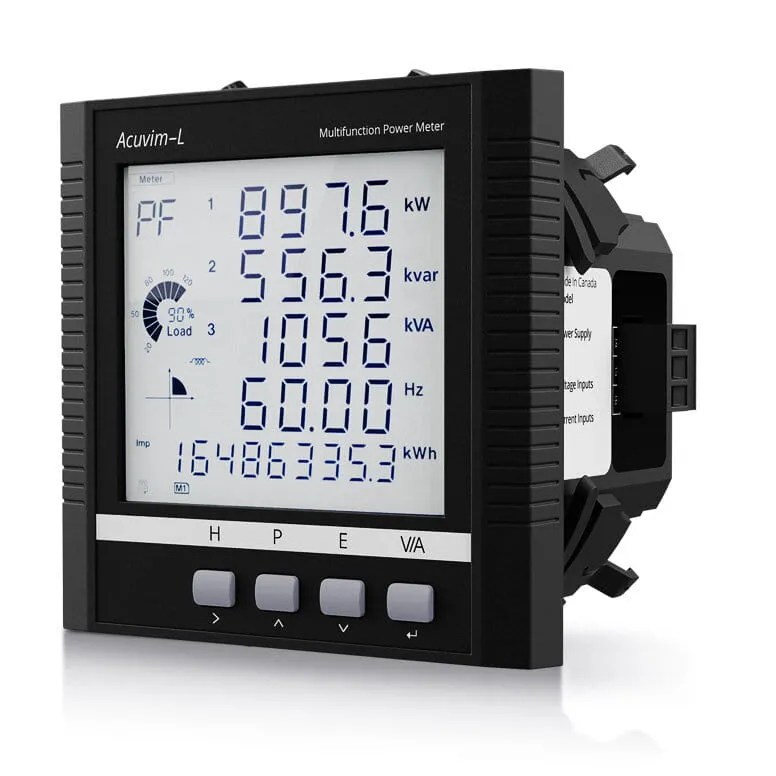

Acuvim L Series – Medidor Multifunción de Potencia y Energía (Accuenergy)
Descripción general
El Acuvim L es un medidor multifunción de potencia y energía costo-efectivo, pensado para una amplia gama de proyectos de medición estándar. Está diseñado para integrarse fácilmente en aplicaciones de monitoreo de tableros o equipos, con módulos de expansión enchufables que permiten comunicación vía Modbus-RTU o Profinet, y un diseño con clasificación NEMA que asegura años de uso confiable en ambientes exigentes. Ofrece precisión grado revenue (facturación) y puede configurarse como dispositivo de montaje en panel, como transductor de montaje en riel DIN, o instalado en un AcuPanel preconfigurado y precableado para máxima protección en los entornos más exigentes. AccuenergyAccuenergy
Con clasificación IP56, el robusto Acuvim L resiste ambientes industriales exigentes y entrega datos de consumo precisos para alimentadores de distribución, motores, bancos de capacitores, generadores u otros equipos. Accuenergy
Características principales
- Precisión grado revenue: ANSI C12.20 clase 0.2 e IEC 62053-22 clase 0.2s (modelo EL)
- 4ta entrada de CT — permite medir corriente de neutro
- Mapeo de canales remoto y medición multi-circuito de cuatro canales
- Medidor de doble fuente, para monitorear consumo de energía desde dos fuentes distintas
- Registro de datos: 8MB en memoria local, ampliable a 8GB con módulo WEB2
- Doble puerto Ethernet con modo bridge RSTP (encadenado) y red configurable de forma independiente con módulo AXM-WEB2
- Múltiples opciones de entrada de corriente: 5A, RCT (bobina Rogowski) o 333mV
- Compatible nativamente con Modbus-RTU y BACnet MS/TP
- Soporte opcional multi-protocolo: Modbus-TCP, BACnet-IP, IEC 61850 2ª edición, EtherNet/IP y WiFi
- Diseño con ciberseguridad de nivel industrial
- Montaje opcional en riel DIN de 35mm y cubierta protectora de display IP66/NEMA 4X
Modelos: CL vs. EL
| Característica | Acuvim CL | Acuvim EL |
|---|---|---|
| Comunicación integrada | Modbus-RTU, BACnet MS/TP | Modbus-RTU, BACnet MS/TP |
| Medición | V, A, kW, energía y demanda | V, A, kW, energía y demanda |
| Precisión | ANSI C12.20 clase 0.5 / IEC 62053-22 clase 0.5s | ANSI C12.20 clase 0.2 / IEC 62053-22 clase 0.2s |
| Armónicos | 2° a 31° | 2° a 63° |
| Registrador de datos | 8MB (8GB con AXM-WEB2) | 8MB (8GB con AXM-WEB2) |
| Módulos de expansión | Sí | Sí |
| Montaje en panel / riel DIN | Sí | Sí |
Entradas de corriente y alimentación
- Entradas de corriente disponibles: 1A, 5A, RCT (Rogowski) o 333mV
- Alimentación P1V4: 100–415 Vac, 50/60Hz, 100–300 Vdc
- Alimentación P2V4: 20–60 Vdc
Funciones destacadas
Calidad de energía: monitoreo de armónicos individuales de voltaje y corriente, factor de desbalance, y registro de hasta 16 eventos de calidad de energía con marca de tiempo y condiciones de disparo.
Alarmas: hasta 80 parámetros configurables como alarma, con hasta 16 alarmas simultáneas activables por límites superiores/inferiores durante un intervalo de tiempo definido.
Construcción robusta: clasificación IP56 en el frente; cumple norma DIN 43700 (recorte 92×92mm) o el estándar redondo ANSI C39.1.
Módulos de comunicación (AXM)
| Módulo | Memoria local | Protocolos destacados |
|---|---|---|
| Solo medidor | 8MB | Modbus-RTU, BACnet MS/TP |
| AXM-WEB2 FOLC | 8GB | Modbus-TCP, BACnet-IP, IEC 61850 2ª ed., DNP3, PROFINET, EtherNet/IP, IPv6, MQTT, WiFi, fibra óptica |
| AXM-WEB2 | 8GB | Modbus-TCP, BACnet-IP, IEC 61850 2ª ed., DNP3, PROFINET, EtherNet/IP, IPv6, MQTT, WiFi |
| AXM-WEB2-D | 8GB | Mismo set que AXM-WEB2, sin WiFi (doble Ethernet) |
| AXM-NET2 | — | Modbus-TCP, sincronización SNTP, RSTP, acceso remoto vía URL |
| AXM-RS485 | — | RS485 adicional para Modbus-RTU |
Módulos de entrada/salida (I/O)
| Módulo | Entradas digitales | Salidas digitales | Entradas analógicas | Salidas analógicas | Salidas de relé | Alimentación |
|---|---|---|---|---|---|---|
| AXM-IO1 | 6 | — | — | — | 2 | 24Vdc |
| AXM-IO2 | 4 | 2 | — | 2 | — | — |
| AXM-IO3 | 4 | — | 2 | — | 2 | — |
Accesorios disponibles
- Cubierta protectora IP66/NEMA 4X para el display de 96×96mm
- Conversor USB-a-RS485 plug-and-play
- Adaptador de riel DIN (montaje horizontal o vertical)
- Panel UL 508A precableado (AcuPanel)
- Transformadores de corriente (CT) — 5A/1A, 333mV y bobina Rogowski
- Fusible en línea para protección de circuito
- Cables de prueba y pinzas de voltaje con clasificación CAT IV
Especificaciones técnicas adicionales
- Tasa de muestreo: 512 muestras por ciclo
- Rango de frecuencia: 45Hz a 65Hz, con adaptación automática de frecuencia
- Tasa de refresco: pantalla LCD cada 1 segundo; registros Modbus cada 100ms
Certificaciones
UL Listed · CE · ANSI C12.20 Clase 0.5
